Шина алюминиевая омедненная

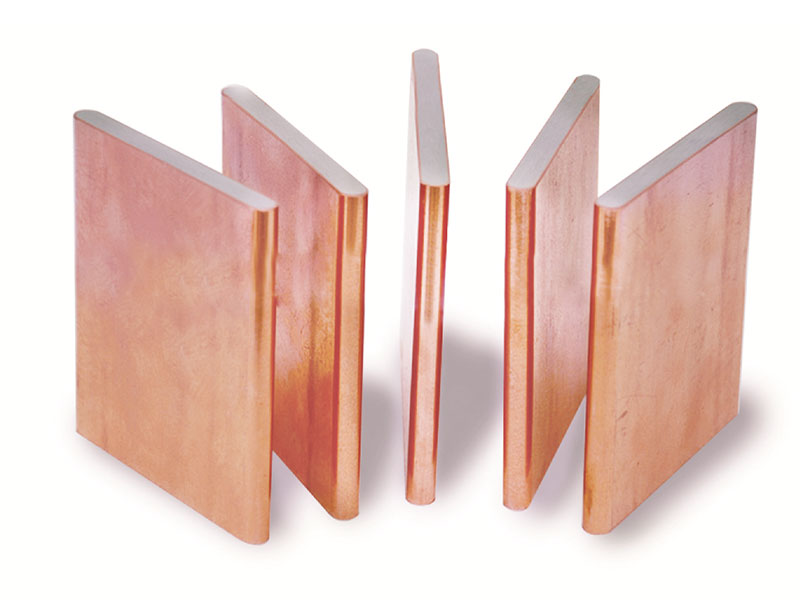

Алюминиевая шина с медным покрытием (ССА шина)

  • Алюминиевая шина с медным покрытием
    Алюминиевая шина с медным покрытием Алюминиевая шина с медным покрытием

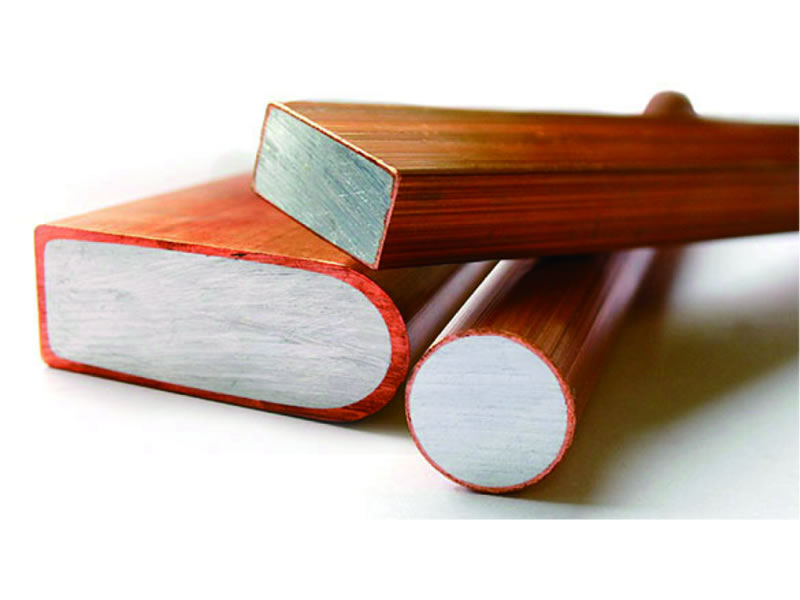

  • Шина CCA представляет собой покрытую эмалью алюминиевую шину, состоящую из сплошного сердечника, который изготавливается из электрического алюминия, а также внешнего слоя из меди, которая характеризуется высокой проводимостью. Основными характеристиками омедненной шины из алюминия являются легкий все и низкая стоимость. Шина полностью сохраняют все свойства меди, делая ее хорошей альтернативой шине из чистой меди.

    Huawang предоставляет услуги по разработке и производству шин в широком ассортименте материалов разного поперечного сечения в соответствии с требованиями заказчика.

Применение
  • Высоковольтное и низковольтное распределительное оборудование (омедненная алюминиевая шина);
  • Сборная шина и токопроводящая шина высокого и низкого напряжения (омедненная алюминиевая шина)
  • Обмотки трансформаторов и обмотки реакторов (омедненный алюминиевый плоский провод);
  • Различные типы медно-алюминиевых биметаллических соединителей;
Сравнение допустимой нагрузки током алюминиевой омедненной шины и медной шины (при температуре окружающей среды 35℃)
Толщина х Ширина (мм) Допустимая нагрузка током алюминиевой омедненной шины (А) Толщина слоя меди (мм) Допустимая нагрузка током медной шины (A)
3*30 280 ≥0.30 327A
3*40 320 373
3*50 400 470
3*60 445 518
3*80 540 627
3*100 705 819
4*30 320 ≥0.40 370
4*40 425 494
4*50 530 617
4*60 638 740
4*70 684 795
4*100 850 988
4*120 1046 1217
4*135 1140 1325
5*30 345 ≥0.50 400
5*40 458 533
5*50 573 666
5*60 688 800
5*70 773 899
5*80 840 977
5*100 1105 1284
5.5*140 1605 ≥0.55 1867
6*30 369 ≥0.60 429
6*40 490 572
6*50 594 716
6*60 739 859
6*70 860 1000
6*80 948 1102
6*100 1232 ≥0.55 1433
6*120 1428 1660
6*140 1658 1928
8*30 435 ≥0.80 506
8*40 545 633
8*50 788 916
8*60 841 978
8*80 1120 1304
8*100 1401 ≥0.75 1630
8*120 1598 1858
8*135 1855 2157
8*140 1969 2289
10*20 425 ≥1.00 494
10*40 735 855
10*50 785 913
10*60 943 1096
10*80 1256 1461
10*100 1572 ≥0.95 1828
10*120 1886 2193
10*125 1968 2289
10*140 2125 2470
12*60 1020 ≥1.20 1186
